Световоды для хирургических аппаратов

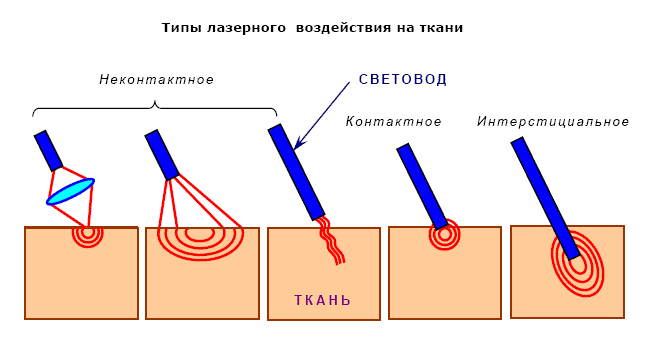

Важным аспектом эффективности применения лазера является правильный выбор лазерного инструментария. Различные типы инструментария и соответствующего им лазерного воздействия схематически показаны на
 рисунке.

        Излучение диодных лазерных хтрургических  аппаратов передается в операционную зону по тонким, нейтральным по отношению к биоткани волоконно-оптическим световодам.

 Благодаря гибкости и малому диаметру волоконный инструмент может подводиться непосредственно к  операционной зоне по иструментальному каналу гибких и жестких эндоскопов, лапароскопов, бронхоскопов  через тонкие пункционные иглы или с помощью ручных держателей с наконечниками.

   В волоконных инструментах (за исключением используемых для длин волн 0,63-0,81мкм и 1,06мкм), используется волокно со светопроводящей сердцевиной, изготовленной из обезвоженного кварца, в противном случае оказываются заметны потери излучения, которое поглощается связанной в кварце водой.

Предлагаемые световоды применяются со всеми диодными лазерными хирургическими аппаратами с оптическим разъемом SMA-905 (Лахта-Милон, Аткус-15, Латус, ЛСП, Азор, Диолан и др).


Области применения: наружные, эндоскопические и лапароскопические лазерные операции в урологии, проктологии, гинекологии, гастроэнторологии, онкологии, дерматологии, стоматологии, ортопедии и травматологии, оториноларингологии, нейрохирургии, общей хирургии, кардиологии.

Тип волокна:
«Кварц – кварц» с защитной пластиковой оболочкой
Допустимая длина волны лазерного излучения, мкм:
до 2,5
Диаметр сердцевины волокна, мкм:
200
370
400
600
Внешний диаметр защитной оболочки, мкм ( ± 10% ):
370
560
650
810
Длина, м:
3
Минимальный радиус изгиба, мм:
30, 40, 50
Коэффициент пропускания:
Не менее 80%
Числовая апертура
0,22
Оптический разъем:
Стандарт SMA-905
Рекомендуемый метод стерилизации:
Стандартные низкотемпературные процедуры до 60 град



 Мы предлагаем световоды с различными способами вывода излучения:



Волоконно-оптические световоды

Наименование
Описание

Световод с прямым выходом излучения
Используется для дистанционного и контактного воздействия на ткань.

Световоды с шаровидным окончанием


Световод с диффузным рассеянием излучения
Используется для облучения полостей и объемного прогрева тканей.

Световод типа “Side-fiber”
С боковым выходом излучения

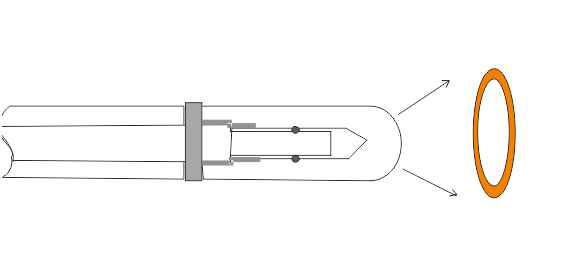

Световод с кольцевой диаграммой излучения (для флебологии)



 С кольцевой диаграммой излучения


Световодные инструменты

Держатель волокна ручной (handpiece) металлический
Позволяет удобно подводить дистальный конец оптического волокна к зоне воздействия.

Съемные многоразовые наконечники
Адаптированы для широкого спектра применений. Используются с ручным держателем волокна.

Инструмент для пункционных неэндоскопических лазерных операций
Комплект № 1 для шейного отдела позвоночника

Комплект № 2 для поясничного и грудного отделов позвоночника

Волоконный инструмент с коллиматором
Позволяет получить параллельный пучок диаметром 6 - 7 мм может использоваться для отбеливания зубов и поверхностной коагуляции.

Фокусатор
Используется для чрескожной лазерной коагуляции телеангиэктазий (телеангиоэктазий, ТАЭ), вапоризации и коагуляции тканей бесконтактным способом. Формирует на объекте пятно 400 (или 600) мкм.





  СВЕТОВОДНЫЙ ИНСТРУМЕНТ ДЛЯ ФОТОДИНАМИЧЕСКОЙ ТЕРАПИИ (ФДТ)



Волоконно-оптические световоды

Наименование
Описание




Магистральный световод





Световоды с цилиндрическим диффузором

Длина рассеивающей части 5, 10, 20, 30, 40 мм. Предназначены для проведения внутритканевых и эндоскопических операций.




Световод с микролинзой


Для расфокусировки излучения. Используется для проведения эндоскопических и внутриполостных процедур




Световод с линзой
Для наружного облучения биоткани контактным или бесконтактным способом

Световодные инструменты для фотодинамической терапии

Наименование
Область применения
Описание

Г1
Гинекология
Радиальное рассеяние

Г3
Гинекология
Диффузное рассеяние

Р1
Гинекология, урология
Длина 110 мм , диаметр 12 мм. Боковой, полуцилиндрический и цилиндрический выход излучения. Зона излучения 80 мм.

Р2
Гинекология, урология

Р3
Гинекология, проктология, урология

У1
Урология, проктология
Длина 180 мм. Аналогичны Р1-Р3, но с меньшей зоной излучения: длина 36 мм, диаметр 12 мм.

У2
Гинекология, урология

У3
Проктология, урология

У4
Гинекология, проктология, урология
Длина 180 мм

СУ4
Урология
Сменная стерильная насадка для У4 в индивидуальной упаковке. Диаметр 4 мм; рассеиватель 40 и 90 мм

С1
Стоматология
Длина 110 мм, диаметр 2 мм

С2
Стоматология

С3
Стоматология

С4
Стоматология
Для облучения верхней и нижней челюстей

С5
Стоматология
С цилиндрическим диффузором. Длина 50 мм, диаметр 4 мм

ОК1
Оториноларингология
Облучатели из кварцевого (оптического) стекла. Длина 120 мм , диаметр 7 мм

ОК2
Оториноларингология

ОК3
Оториноларингология

ОК4
Оториноларингология

О1
Оториноларингология
С прямым выходом. Диаметр 2 мм

О2
Оториноларингология
С цилиндрическим диффузором длиной 10мм, диаметр 3 мм.

О3
Оториноларингология
С полимерным рассеивателем. Диаметр 10-12 мм.




Получить консультацию можно по телефону (495) 799-17-14 или по электронному адресу lmservis@mail.ru
